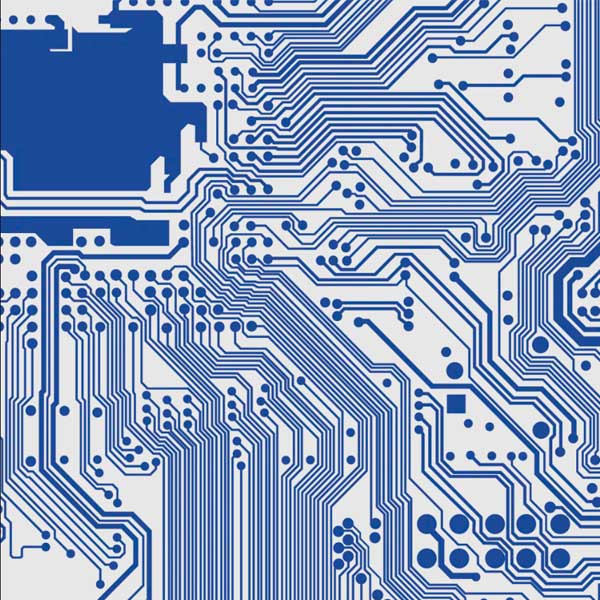

Компоновка печатной платы

Дизайн печатной платы

Услуги по проектированию топологии печатных плат — важнейший аспект электронной промышленности. Они предоставляют необходимый опыт и инструменты для преобразования концепции схемы в физический продукт.

Наши услуги

Мы предлагаем широкий спектр услуг, в том числе:

  • Схематическое изображение: мы преобразуем ваши идеи в подробную принципиальную схему.
  • Проектирование компоновки печатной платы: мы проектируем физическую компоновку печатной платы, оптимизируя ее производительность, надежность и технологичность.
  • Проектирование для производства (DFM). Мы гарантируем, что ваша конструкция будет готова к эффективному и экономичному производству.
  • Файлы изготовления: мы создаем для вас производственные файлы, например файлы Gerber.
  • Тестирование прототипа: мы можем помочь с тестированием прототипа для проверки функциональности и производительности конструкции.
  • Производственный цикл: Мы также предоставляем услуги по производству и сборке печатных плат для вашего производственного цикла.

Программное обеспечение, которое мы используем

Altium Designer

Allegro

Allegro

Как мы делаем планировку

Создание макета печатной платы — это детальная процедура, которая включает в себя преобразование схемы в физический чертеж, определение местоположения каждого компонента на плате и установление взаимосвязей между ними. Вот основные этапы разработки разводки печатной платы:

Схематическое проектирование: путешествие начинается с создания подробной принципиальной схемы вашей схемы.

Размещение компонентов. Следующий этап включает определение местоположения каждого компонента на плате.

Маршрутизация. Этот этап включает в себя создание путей (трасс), которые электрически соединяют компоненты.

Проверка правил проектирования (DRC): это процесс, автоматизированный программным обеспечением, которое проверяет, соответствует ли макет правилам, установленным производителем печатных плат.

Генерация Gerber. Заключительный этап включает в себя создание файлов Gerber, которые являются стандартным форматом файлов для производства печатных плат.

Помимо этих этапов, в процессе разводки печатной платы следует учитывать несколько факторов:

Оптимизация размещения компонентов. Компоненты следует размещать стратегически, чтобы минимизировать длину трасс и предотвратить пересечение путей сигнала.

Отслеживание и маршрутизация сигналов. Следует проявлять особую осторожность, чтобы избежать проблем с целостностью сигнала, таких как перекрестные и электромагнитные помехи.

Тепловые соображения. При проектировании следует учитывать рассеивание тепла, особенно для мощных компонентов.

Конструкция заземляющего слоя. Хорошо спроектированный заземляющий слой может помочь снизить шум и улучшить целостность сигнала.

Проверки правил проектирования (DRC). Регулярные проверки DRC должны проводиться на протяжении всего процесса проектирования для раннего выявления и исправления ошибок.

Сотрудничество с производителем. Тесное сотрудничество с производителем печатной платы может помочь обеспечить оптимизацию конструкции для технологичности.

Помните, что проектирование разводки печатной платы требует тщательного планирования, пристального внимания к деталям и соблюдения отраслевых стандартов и рекомендаций. Я надеюсь, что это дает исчерпывающий обзор процесса разводки печатной платы. Если у вас есть еще вопросы, не стесняйтесь спрашивать!

почему выбрали нас

Экспертиза

Наша команда имеет большой опыт проектирования печатных плат в различных отраслях и приложениях.

Качество

Мы придерживаемся строгих стандартов качества, чтобы обеспечить надежность и долговечность вашей продукции.

Эффективность

Мы используем передовые инструменты и методы проектирования для оптимизации процесса проектирования и сокращения времени выхода на рынок.

Поддерживать

Мы обеспечиваем постоянную поддержку на протяжении всего процесса проектирования, от первоначальной концепции до конечного производства.
