Клон печатной платы

Услуги копирования печатных плат

Мы можем копировать печатные платы от 1 до 28 слоев из всех видов промышленности, вот пример:

  • Различные высококачественные компьютерные материнские платы, платы, серверные материнские платы
  • Различные материнские платы и платы промышленного управления
  • Высокопроизводительные сетевые маршрутизаторы, материнские платы оптоволоконных сетевых коммутаторов
    Цифровое ТВ, видеорегистратор, STB, материнская плата с драйверами ЖК-дисплея и т. д.
  • Различные базовые станции беспроводной связи и материнские платы для терминалов
  • Различные высокоточные приборы и оборудование, материнские платы и т. д.
  • Игрушки, мебель, техника, инструменты и счетчики

Почему мы

Сохранить стоимость

Конкуренция на рынке становится все более жесткой, и быстрый запуск продукта стал для компаний ключом к закреплению на рынке. Благодаря копированию печатных плат компании могут вносить улучшения на основе оригинальных продуктов, чтобы избежать проектирования с нуля, чтобы их можно было быстрее вывести на рынок и воспользоваться возможностями.

Экономьте время

Цикл проекта короткий. Помимо опыта копирования печатных плат, наша команда дизайнеров также имеет глубокий опыт проектирования производства. Технологическая работа позволяет нам достигать 100% успешности копирования печатных плат. В то же время наши заводы по производству печатных плат и SMT придерживаются короткого цикла. Это также обеспечивает важную защиту.

Гарантия качества

Копирование печатных плат требует от инженеров глубокого понимания принципов работы схем и проводки. От копирования платы до конечного продукта необходимо пройти множество этапов, таких как обратный инжиниринг, анализ моделирования и оптимизированный дизайн. Сила нашей технической команды достаточна, чтобы гарантировать, что мы предоставляем надежные услуги и продукты.

Отрасли, которые мы скопировали

Медицинский

Нефтяной газ

Робототехника

Виды спорта

Телеком

Аэрокосмическая промышленность

сельское хозяйство

Автомобильная промышленность

Электроника

Энергия

Пример процесса копирования печатной платы

Мы предоставляем услуги копирования печатных плат на 1–28 слоев, но чтобы понять, как работает копирование печатных плат, в качестве примера мы покажем вам простую двухслойную работу.

Шаг 1

Прогресс клонирования печатной платы

Возьмите печатную плату и сначала запишите на бумаге модель, параметры и расположение всех компонентов жизнеспособности, особенно направление диода, триода и зазора микросхемы.

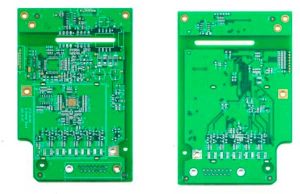

Шаг 2

Прогресс клонирования печатной платы

Снимите все компоненты и извлеките жестяную банку из отверстий PAD. Очистите печатную плату спиртом, затем поместите ее в сканер, запустите PHOTOSHOP и раскрасьте шелк. Отсканируйте поверхность печати и распечатайте ее для дальнейшего использования.

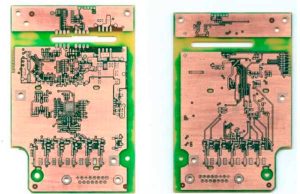

Шаг 3

Прогресс клонирования печатной платы

Слегка отполируйте слои TOPLAYER и BOTTOMLAYER марлевой бумагой, пока медная пленка не станет блестящей. Поместите его в сканер, запустите PHOTOSHOP и отсканируйте два слоя в цвете. Обратите внимание, что печатная плата должна располагаться в сканере горизонтально и вертикально, иначе отсканированное изображение будет невозможно использовать.

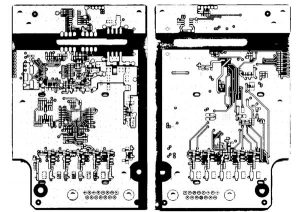

Шаг 4

Прогресс клонирования печатной платы

Отрегулируйте контрастность и яркость холста так, чтобы часть с медной пленкой и часть без медной пленки сильно контрастировали. Затем преобразуйте изображение в черно-белое и проверьте, четкие ли линии. Если нет, повторите этот шаг. Если все понятно, сохраните изображение в виде черно-белых файлов формата BMP TOP.BMP и BOT.BMP.

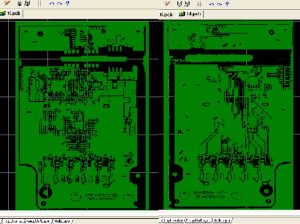

Шаг 5

Прогресс клонирования печатной платы

Преобразуйте два файла формата BMP в файлы формата PROTEL соответственно и перенесите два слоя в PROTEL. Позиции PAD и VIA на двух слоях в основном совпадают, что указывает на то, что первые несколько шагов выполнены хорошо. Если есть отклонение, повторите третий шаг.

Шаг 6

Прогресс клонирования печатной платы

Возьмите файл top.bmp для преобразования в TOP.PCB, обратите внимание на преобразование его в слой DrillGuide, затем просто проследите линию на слое TOP и поместите пакет компонентов в соответствии с изображением. После рисования удалите слой DrillGuide.

Шаг 7

Прогресс клонирования печатной платы

Возьмите файл Bottom.bmp для преобразования в файл Bottom.PCB, обратите внимание на то, чтобы преобразовать его в слой DrillGuide, затем просто проследите линию на нижнем слое и поместите пакет компонентов в соответствии с изображением. После рисования удалите слой DrillGuide.

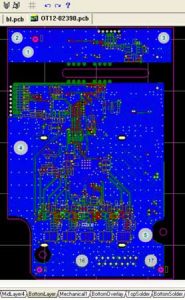

Шаг 8

Прогресс клонирования печатной платы

Установите ТОП в ПРОТЕЛ. Печатная плата и БОТ. Плата переносится и объединяется в одно изображение, и все в порядке.

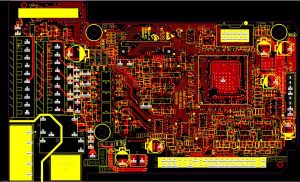

Шаг 9

Прогресс клонирования печатной платы

Осмотр. После прорисовки всех слоев еще нужно внимательно проверить. Экспортируйте нарисованный файл платы как файл GERBER, откройте его через CAM2000DE, затем экспортируйте изображение и сравните его с исходным файлом платы, чтобы увидеть, есть ли какие-либо упущения или ошибки.

Мы также предоставляем услуги по производству и сборке печатных плат, поэтому мы можем изготовить печатную плату для проверки на ее соответствие вашим требованиям. и мы также предоставляем услуги функционального тестирования.
